作業環境測定ガスインジェクタ G-5000シリーズ
本装置は作業環境測定用のガス自動注入装置です。テトラバック等に直接捕集した作業環境測定用のサンプルをセットし、スタートするだけでガスクロマトグラフへ自動的に注入し、ガスクロマトグラフ及びデータ処理装置と連動し、測定を行います。 また本装置にはシングルインジェクション、ダブルインジェクション、デュアルインジェクションの3タイプの注入方法を用意しておりますので用途に合った注入方式をご選択いただけます。
主な特徴
１．全自動タイプの為、大きな省力化が可能です。
テトラバック等に直接捕集した作業環境測定用のサンプルをセットするだけで設定どおりの工程を自動で行いますので逐次確認する必要がありません。検体数が多ければ多いほど省力効果高くご使用頂けます。ガスクロマトグラフの終夜運転が可能であれば、日中にサンプリングしてきた検体を夜間の内に自動で測定することが可能です。
ガスクロマトグラフの１検体の分析時間(冷却時間等を含む。)が20分の場合、17時～翌8時の15時間で45検体の分析が可能です。(シングルインジェクション又はダブルインジェクションの場合)
２．用途に合った注入方式を選択可能
本装置には以下の3タイプの注入方式をご用意しております。
①シングルインジェクション
1台のガスクロマトグラフに1検体ずつ注入する方式。
②ダブルインジェクション
2台のガスクロマトグラフ、又は1台のガスクロマトグラフの異なる注入口に同一のサンプルを1検体ずつ注入する方式。 各ガスクロマトグラフの昇温プログラム、カラムなどを変えて別条件のデータを同時に測定できます。
③デュアルインジェクション
2台のガスクロマトグラフ、又は1台のガスクロマトグラフの異なる注入口に異なるサンプルを注入する方式。 2検体ずつ注入していきますので、シングルインジェクションの2倍の速度で測定が可能です。
３．機能充実

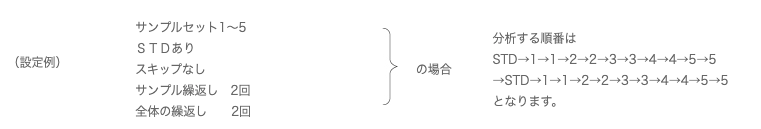

本シリーズでは、ガスクロマトグラフのREADY／START信号対応、STD挿入、繰り返し分析、ノズルスキップなどの機能を有しており、様々な測定方法を設定するができます。
４．タッチパネルで簡単に操作が可能
設定、スタート・ストップ等の操作はすべてタッチパネルで行いますので、どなたでも簡単にお使いいただけます。
主な仕様
シングルインジェクション
| 型式 | G-5015S / G-5030S / G-5045S / G-5060S / G-5075S / G-5090S |
| 同時装着検体数 | 15 / 30 / 45 / 60 / 75 / 90 STDノズル1ヵ所を含む |
| 同時接続可能GC台数 | 1台 |
| サンプル採取時間設定 | 1～999秒 1秒単位で任意設定可能 |
| 分析時間周期設定 | 1～999分 1分単位で任意設定可能 ※READY信号を接続しない場合 |
| サンプル容器 | 1～10L テドラーバック |
| サンプル採取方法 | エアポンプ吸引及び6方バルブ（減圧解除機能付） |
| 注入再現性 | CV値3％未満 |
| サンプル採取量 | 検量管（標準1mL 0.2mL以上であれば0.1mL単位で変更可能） |
| 入力 | ガスクロマトグラフREADY信号入力×1 |
| 出力 | ガスクロマトグラフSTART信号出力×1（無電圧接点出力） ※オプションで有電圧接点に変更可能 |
| キャリア配管接続 | キャリアIN φ3 スウェジロック×1 キャリアOUT φ3 スウェジロック×1 |
| キャリアライン切替 | バイパス⇔注入 切替え用3方バルブ×1 |
| 制御方式 | シーケンサ |
| 操作方法 | タッチパネル |
| 外形寸法 | W250×D400×H770（G-5015S/G-5030S/G-5045S） / W250×D400×H940（G-5060S/G-5075S/G-5090S） |
| 重量 | 26kg（G-5015S/G-5030S/G-5045S） / 32kg（G-5060S/G-5075S/G-5090S） |
| 電源 | AC100V 50/60Hz 3A |
ダブルインジェクション
| 型式 | G-5015W / G-5030W / G-5045W / G-5060W / G-5075W / G-5090W |
| 同時装着検体数 | 15 / 30 / 45 / 60 / 75 / 90 STDノズル1ヵ所を含む |
| 同時接続可能GC台数 | 1～2台 |
| サンプル採取時間設定 | 1～999秒 1秒単位で任意設定可能 ※READY信号を接続しない場合 |
| 分析時間周期設定 | 1～999分 1分単位で任意設定可能 |
| サンプル容器 | 1～10L テドラーバック |
| サンプル採取方法 | エアポンプ吸引及び6方バルブ（減圧解除機能付） |
| 注入再現性 | CV値3％未満 |
| サンプル採取量 | 検量管（標準1mL 0.2mL以上であれば0.1mL単位で変更可能） |
| 入力 | ガスクロマトグラフREADY信号入力×2 |
| 出力 | ガスクロマトグラフSTART信号出力×2（無電圧接点出力） ※オプションで有電圧接点に変更可能 |
| キャリア配管接続 | キャリアIN φ3 スウェジロック×2 キャリアOUT φ3 スウェジロック×2 |
| キャリアライン切替 | バイパス⇔注入 切替え用3方バルブ×2 |
| 制御方式 | シーケンサ |
| 操作方法 | タッチパネル |
| 外形寸法 | W250×D400×H770（G-5015W/G-5030W/G-5045W） / W250×D400×H940（G-5060W/G-5075W/G-5090W） |
| 重量 | 27kg（G-5015W/G-5030W/G-5045W） / 33kg（G-5060W/G-5075W/G-5090W） |
| 電源 | AC100V 50/60Hz 3A |
デュアルインジェクション
| 型式 | G-5030D / G-5060D / G-5090D |
| 同時装着検体数 | 15×2 / 30×2 / 45×2 STDノズル2ヵ所を含む |
| 同時接続可能GC台数 | 1～2台 |
| サンプル採取時間設定 | 1～999秒 1秒単位で任意設定可能 |
| 分析時間周期設定 | 1～999分 1分単位で任意設定可能 ※READY信号を接続しない場合 |
| サンプル容器 | 1～10L テドラーバック |
| サンプル採取方法 | エアポンプ吸引及び6方バルブ（減圧解除機能付） |
| 注入再現性 | CV値3％未満 |
| サンプル採取量 | 検量管（標準1mL 0.2mL以上であれば0.1mL単位で変更可能） |
| 入力 | ガスクロマトグラフREADY信号入力×2 |
| 出力 | ガスクロマトグラフSTART信号出力×2（無電圧接点出力） ※オプションで有電圧接点に変更可能 |
| キャリア配管接続 | キャリアIN φ3 スウェジロック×2 キャリアOUT φ3 スウェジロック×2 |
| キャリアライン切替 | バイパス⇔注入 切替え用3方バルブ×2 |
| 制御方式 | シーケンサ |
| 操作方法 | タッチパネル |
| 外形寸法 | W250×D400×H770（G-5030D） / W250×D400×H940（G-5060D/G-5090D） |
| 重量 | 27kg（G-5030D） / 33kg（G-5060D/G-5090D） |
| 電源 | AC100V 50/60Hz 3A |
